在天然氣開采和管道輸送過程中，常夾帶固體顆粒物和液體雜質，造成動力設備、儀器儀表損壞或失效，威脅管道的安全運行，過濾器的作用優為重要。其主要應用于天然氣凈化廠、長輸管線場站、城市燃氣輸配管網、燃氣電廠、天然氣化工廠、焦化廠、鋼鐵冶金廠、非腐蝕性氣體計量前等多種場合的氣體凈化。
天然氣過濾器工作原理：氣體進入氣腔，首先撞擊在支撐濾芯的支撐管上，較大的固液顆粒被初步分離，并在重力的作用下沉降到容器底部（定期從排污口排出）；接著氣體從外向里通過過濾聚結濾層，固體顆粒被過濾介質截留，液體顆粒則因過濾介質聚結功能而在濾芯的內表面逐漸聚結長大。當液滴到達一定量時會因氣流的沖擊作用從內表面脫落出來而進入濾芯內部流道流出料腔。在匯出料腔時，還設有分離元件，它能有效的捕集液滴，以防止出口液滴的被夾帶，進一步提高分離效果后潔凈的氣體流出過濾器。

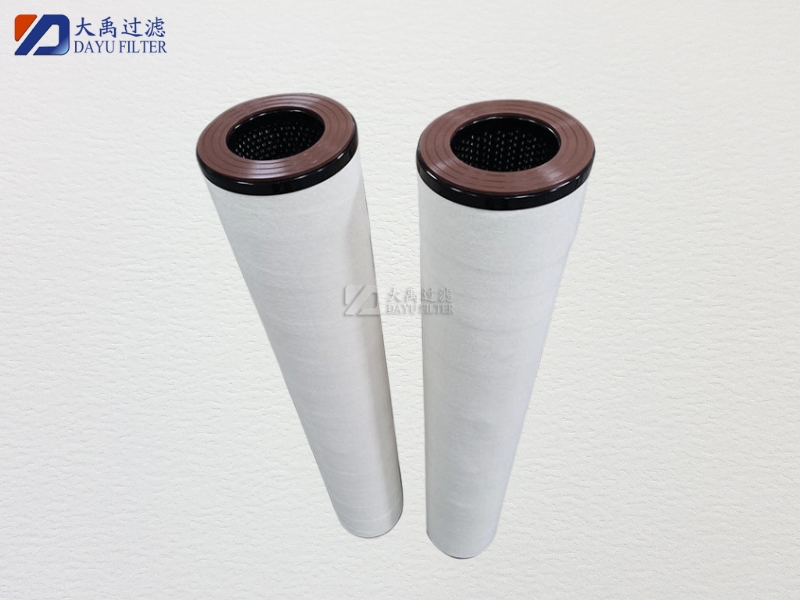

而一種高精度、大流量的濾芯及其制造方法，應是采用多層復合結構：不同結構的不銹鋼骨架，耐腐蝕、結構性能優，焊接強度高，氣流阻力低；不同精度濾芯采用不同的結構方式，新型矩陣混合纖維使介質接觸面積大，改進了濾出效率。外層不銹鋼網表面過濾，同時起抗沖刷作用；無紡布保護層及進口玻纖復合濾材構成深層過濾；聚酯或玻纖過濾濾膜夾在中間層構成第二層過濾；內層不銹鋼網起支撐作用；濾芯端部采用軸向密封加徑向密封的多層復合和密封結構，保證了氣體不會出現旁通及整體的過濾效果和可靠性。
隨著氣體通過量的增加，沉積在濾芯上的顆粒會引起過濾器壓差的增加，當壓差上升到規定值時，說明濾芯已被嚴重堵塞，應及時更換。污染物加載過程就是堵塞聚結濾芯通孔的過程。當聚結濾芯被污染顆粒堵住時，能夠通過液流的孔減少，而要保證通過濾材的流量，壓差就要增大。過濾分離器起始壓差不高于20KPa，更換壓差不高于100KPa。
天然氣濾芯可以對天然氣提供初、中、高、不同的過濾等級，能夠有效的保護天然氣使用設備安全運轉，也可以針對不同使用工況制造出適用于高壓、低壓管道的過濾器及濾芯。同時還能夠很好的延長設備使用的壽命，更好的符合了人們對于產品精細程度的要求，從而可以更好的提高機器產品本身的品質，同時大大了節約生產成本。
